Kapillarrohrthermostate

Elektromechanische Temperaturregler mit Kapillarrohrfühler



Kapillarrohrthermostate von Rathgeber werden weltweit zur Regelung und Begrenzung von Temperaturen eingesetzt. (Temperaturbereich von -30 °C bis +400 °C) Rathgeber-Kapillarrohrthermostate werden mit großer Sorgfalt nach dem neuesten Stand der Technik und den entsprechenden Vorschriften DIN EN 60730 hergestellt. Unsere Kapillarrohrthermostate arbeiten sicher und zuverlässig, wenn die vorgegebenen Rahmenbedingungen der Thermostate bei der Projektierung berücksichtigt werden.

Rathgeber liefert…

…Temperatur-Regler, Temperatur-Wächter und Temperatur-Begrenzer mit Fühler und Kapillarrohrlängen nach Kundenwunsch, für Anwendungsbereiche wie:

Heizkessel – Nachtspeicherheizgeräte – Wärmeerzeugeranlagen – Heißwasserspeicher – Laborgeräte – Backöfen – Waschmaschinen – Geschirrspüler – Friteusen – Hochdruckreiniger

Funktionsprinzip

Das nach dem Prinzip der Flüssigkeitsausdehnung arbeitende Drucksystem ist das Herz eines hydraulischen Thermostaten.
Der Temperaturfühler ist verfügbar mit Kapillarrohr und Fühlerrohr wahlweise in Kupfer oder Edelstahl, auch im Mix beider Materialien.
Es besteht aus Fühler, Kapillarrohr und Membrane.
Durch eine Temperaturerhöhung am Fühler erfolgt über das Kapillarrohr eine Ausdehnung der Membrane. Dieser Hub betätigt einen Schnappschalter, der ein Öffnen oder Schließen von Kontakten auslöst.
Die bei der Fertigung erforderliche Präzision wird dadurch deutlich, daß eine Temperaturänderung von 1 °C einen Hub der Membrane von 0,002 mm – 0,01 mm bewirkt.

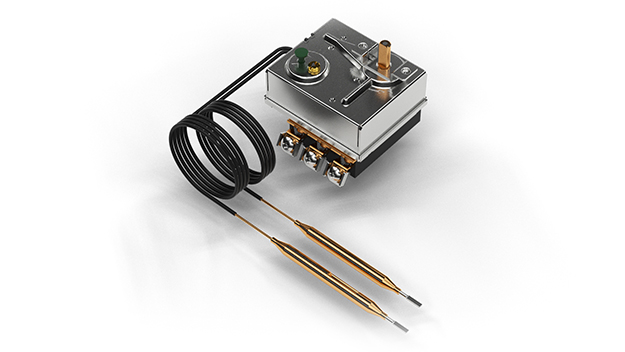

rathgeber 174009a RAC - Kapillarrohrthermostate

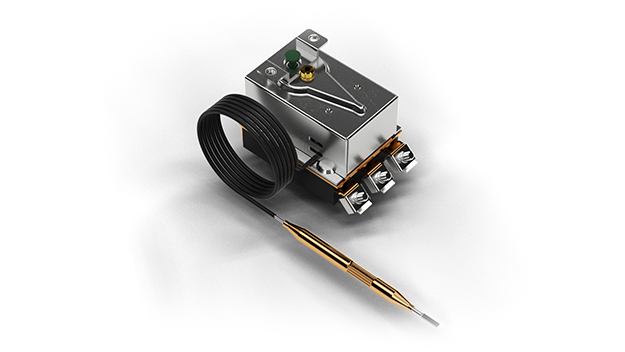

rathgeber RAS - Kapillarrohrthermostate

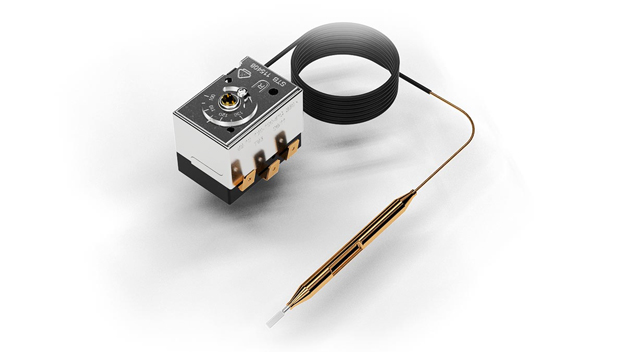

rathgeber 8910 - Kapillarrohrthermostate

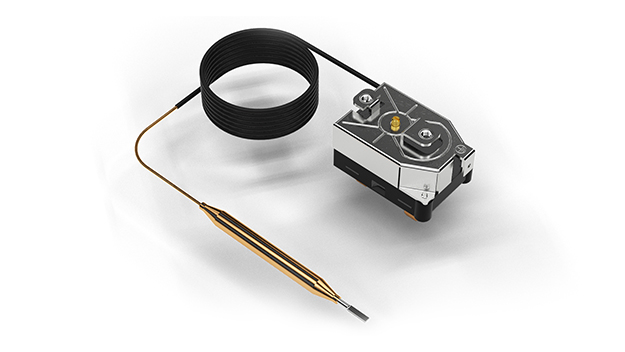

rathgeber Typ 8801 8804 - Kapillarrohrthermostate

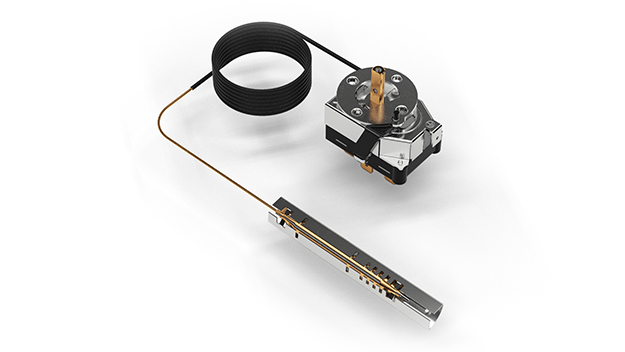

rathgeber 8806 2 - Kapillarrohrthermostate

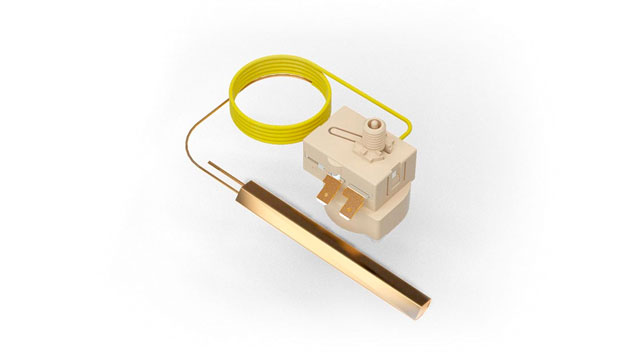

rathgeber kapillarrohrthermostat typ 710 - Kapillarrohrthermostate

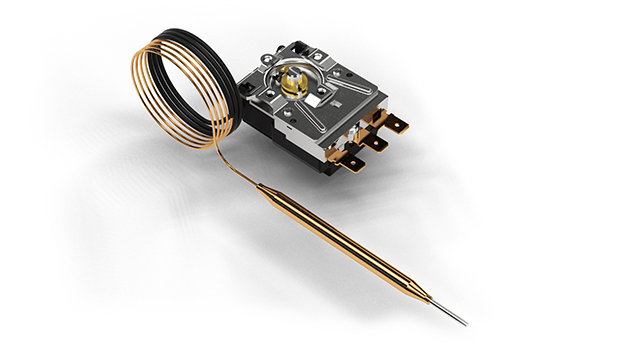

rathgeber Typ 716 - Kapillarrohrthermostate
